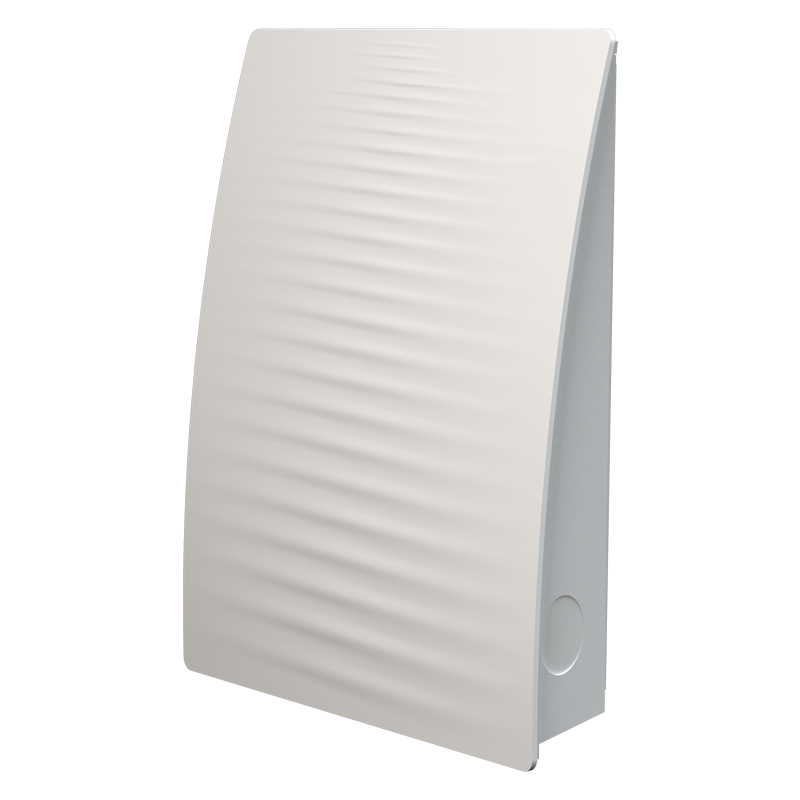

Вентиляційний ковпак Вентс ЄН-17 160 мм, фасадний

Вентиляційний ковпак Вентс ЄН-17 160 мм для декоративного оформлення виходу на фасад будівлі приточних або витяжних вентиляційних систем і кондиціонування

Застосування:

• Для декоративного оформлення виходів приточних або витяжних вентиляційних систем побутових, громадських і промислових будівель
• Для зовнішнього настінного монтажу

Конструкція:

• Виготовляється з ПВХ білого кольору
• Має високу стійкість до ультрафіолету
• Не підтримує горіння
• Внутрішня сторона ковпака обклеєна шумопоглинальним поролоном завтовшки 5 мм.
• Для з'єднання з повітроводами Ø 100 і 160 мм
• Обладнаний козирком для відведення крапель від стіни

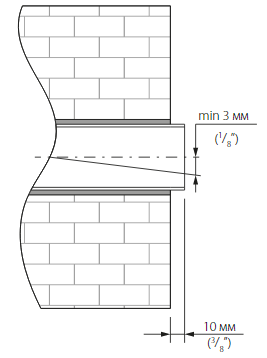

Підготовка фасадного отвору

Обрізати зайву частину повітроводу за допомогою ножівки.

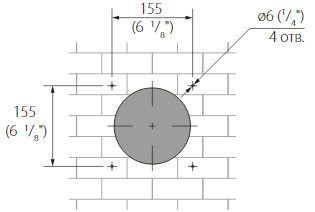

Розмітка отворів під кріплення

Розмічаємо отвори під кріплення на чотири дюбелі або за допомогою монтажного клею.

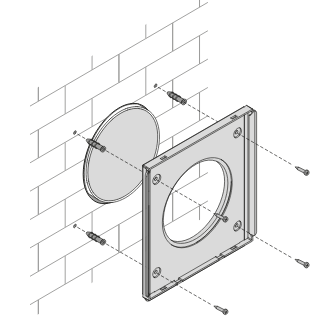

Монтаж тильної частини ковпака

Кріпимо тильну частину фасадного ковпака.

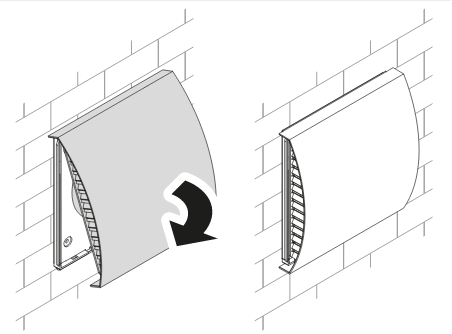

Встановлення лицьової частини фасадного ковпака

Фіксуємо лицьову панель зовнішньої решітки.

Монтаж:

• підготувати вихід із зовнішньої стіни
• зробити розмітку кріпильних отворів (4 штуки) під дюбель 6х40 на глибину 50 мм
• зафіксувати тильну частину вентиляційного ковпака за допомогою дюбелів або монтажного клею
• у разі закінчення монтажу тильної частини, одягнути лицьову накладку
